ETCR8320系列電力參數采集模塊用于現場在線實時監測、記錄3路交流電流、交流電壓、無功功率、有功功率、視在功率、功率因數、畸變率、諧波、不平衡度、潮流方向等電力參數。采集模塊由采集器、開口式互感器等組成。采集模塊可接入3路電流互感器、3路電壓。采集器具有RS485通訊功能，提供MODBUS通訊協議，便于用戶二次開發，B型具有PLC通訊?；ジ衅饔袌A形、扁口、防水型等多種款式可供用戶選擇，開口式結構CT現場安裝時無需停電無需斷開電纜線，安裝方便安全。采集模塊體積小巧，特別適合安裝在JP柜、箱變電房等空間狹小的場所使用。采集模塊有2種安裝方式：螺釘安裝或?qū)к壈惭b。廣泛應用在電氣裝置的交流電流、接地環流、交流電壓的在線監測，為用電檢查人員提供安全、準確、便捷的電力參數。
    產品特點
1、采集模塊可接入 3 路電流互感器、3 路電壓。
2、適用于單相線路、三相四線線路。
3、具有 RS485 通訊功能，提供 MODBUS 通訊協議，便于用戶二次開發。B 型
具有 PLC 通訊。
4、互感器有圓形、扁口、防水型等多種款式可供用戶選擇。
5、開口式結構 CT 現場安裝時無需停電無需斷開電纜線，安裝方便安全。
6、采集模塊體積小巧，特別適合安裝在 JP 柜、箱變電房等空間狹小的場所使用。具有 2 種安裝方式：螺釘安裝或?qū)к壈惭b。

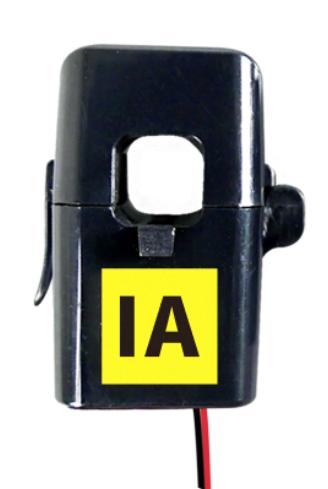

CT名稱	開合式漏電流互感器	卡扣式電流互感器	防水型電流互感器（IP68）	扁口型電流互感器
CT圖片
CT型號	YDCTO06F	YDCT060J	YDCT065P	YDCT6416B
電流量程	0mA ～5A	0A～600A	0A～600A	0A～600A
CT口徑	6mm×6mm	φ60mm	65mm×68mm	64mm×16mm
CT外形尺寸	25mm×18mm×18mm	123mm×123mm×33mm	148mm×145mm×55mm	133mm×45mm×64mm
電壓量程	50.0V～300.0V；±0.5%
有功功率	0.000kW～1.5kW/180kW；±1.0%（根據電流量程適應）
視在功率	0.000kVA～1.5kVA/180kVA；±1.0%（根據電流量程適應）
無功功率	0.000kVar～1.5kW/180kWVar；±1.0%（根據電流量程適應）
功率因數	0.0～1.0；±1.0%
供電方式	額定電壓AC 220V. （電壓接口供電）
采集器尺寸	93mm×90mm×42mm
采集器質量	約146g
通訊方式	RS485（支持MODBUS-RTU通訊協議）、PLC通訊（僅限B型）
指示燈	電源指示燈、RS485通訊指示燈、PLC通訊指示燈（僅限B型）
絕緣電阻	≥100MΩ
過載能力	2倍額定電流：1分鐘
隨機附件	采集模塊:1臺；電流互感器：3個（選型）
