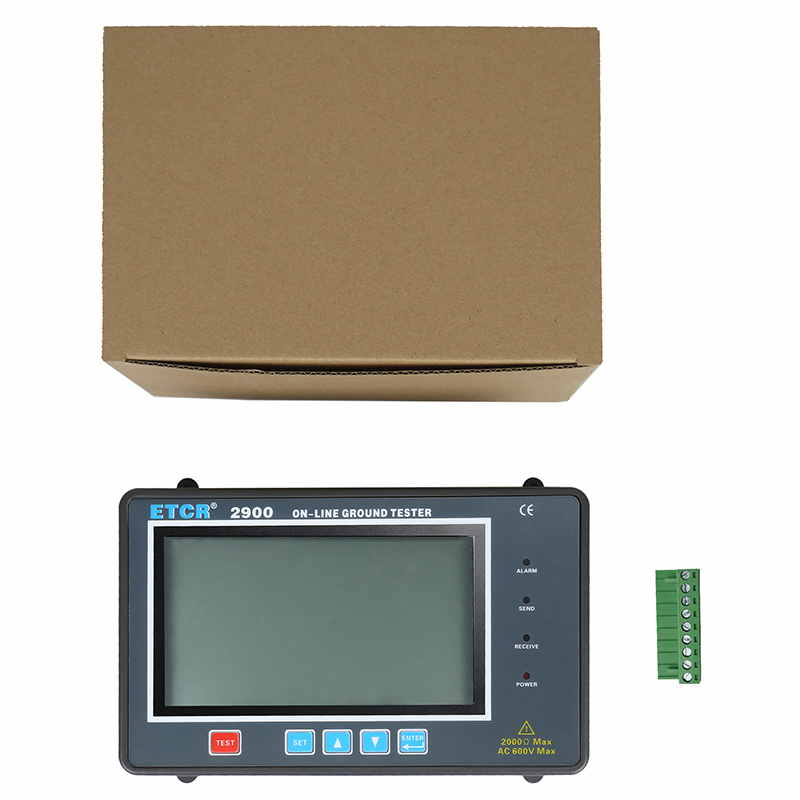

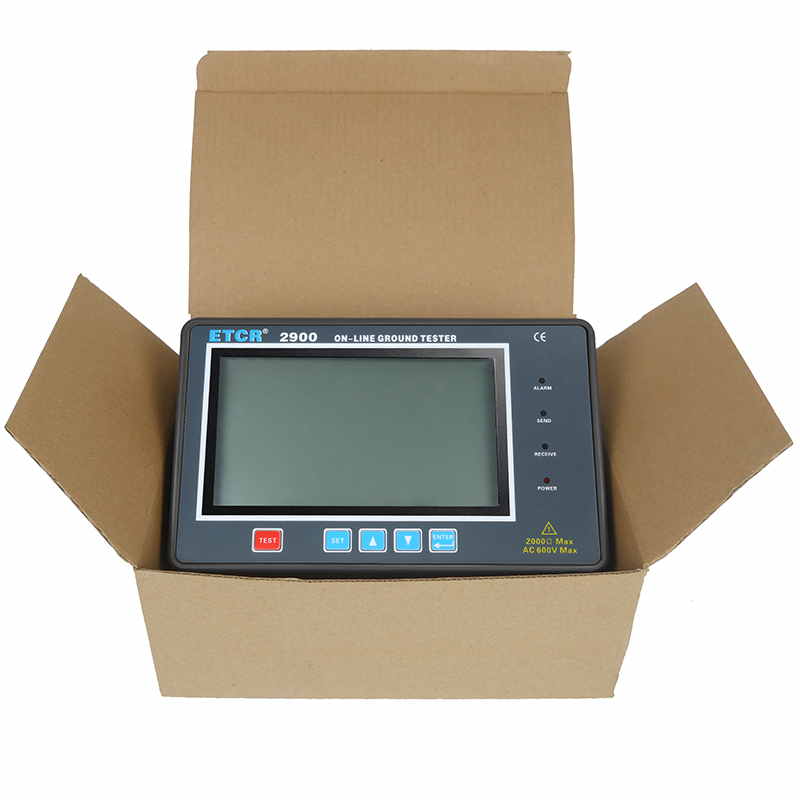

ETCR2900接觸式接地電阻在線檢測儀

主要功能
在線監測接地電阻、接地電壓
接地電阻量程：0.01Ω～2000Ω
接地電壓量程：AC 0V～600V
通訊方式：RS485通訊
報警功能：可設置報警閾值
可設置監測間隔時間

ETCR2900在線接地電阻測試儀又稱接地電阻在線遠程測試儀、接觸式接地電阻在線檢測儀，用于遠程在線監測接地電阻、接地電壓，測試儀采用簡易二線法或精密三線法測試接地電阻，采用平均值整流法測試接地電壓，在線實時監測。測試儀支持RS485通訊。用戶可根據提供的MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。適用于電力設施接地，公路設備接地，氣象防雷接地，通訊基站接地，鐵路設施接地，建筑倉庫接地，電氣設備接地等。
ETCR2900B在線接地電阻測試儀帶有LCD顯示，可在現場查看接地電阻值，可以通過儀表按鍵設置報警臨界值，可設置監測間隔時間，并具有聲光報警指示。
產品特點
1、采用簡易二線法或精密三線法測試接地電阻，采用平均值整流法測試接地電壓。
2、RS485通訊功能。
3、可設置報警臨界值。
4、可設置監測間隔時間。
5、大顯示屏，測試結果一目了然。

1、量程和精度

測量功能	量程	精度	分辨率
接地電阻	0.01Ω～20Ω	±2%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V)	0.01Ω
	0.1Ω～200Ω		0.1Ω
	1Ω～2000Ω		1Ω
接地電壓	0～600V AC	±2%rdg±3dgt	1V

2、技術規格

電源	標準：12V DC(±1V DC)、400mA Max（外部提供）選配：12V-24V（±1VDC）
顯示模式	4位LCD顯示
LCD尺寸	128mm×75mm；顯示域：124mm×67mm
測量方式	精密三線測量、簡易兩線測量
測量方法	接地電阻：額定電流變極法，測量電流11mA Max，128Hz；對地電壓：平均值整流
接地電阻量程	0.01Ω～2000Ω
接地電壓量程	AC 0V～600V
數據模式	平均值
測量指示	測量中LCD倒計數指示
測量時間	對地電壓：約2次/秒；接地電阻：約30秒/次
測量次數	10000次以上
線路電壓	測量對地電壓：AC 600V以下測量

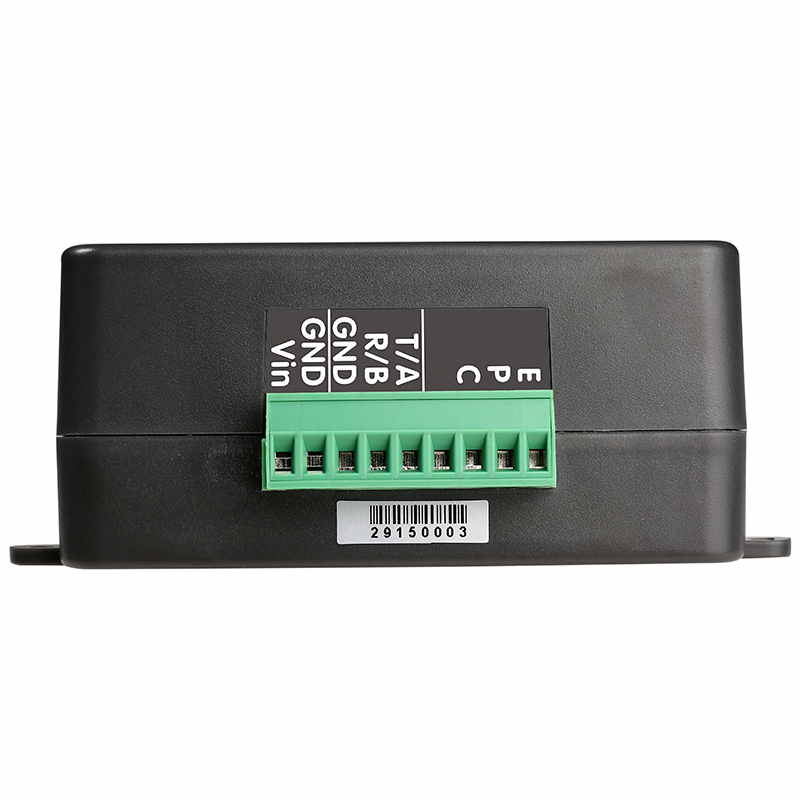

儀表接口	插拔式接線端子：9針端子座
通訊方式	RS485通訊
換檔	自動換檔
數據存儲	99組，小數字閃爍顯示“99”符號表示存儲已滿
間隔時間	自動監測間隔時間設置范圍：1～999小時
數據查閱	數據查閱功能：“MEM”符號顯示
溢出顯示	超量程溢出功能：“OL”符號顯示
功耗	待機: 25mA Max，測量：400mA Max
報警提示	聲光報警
報警設置	檢測儀面板按鍵設置或后臺設置
報警臨界值設定范圍	電阻：0Ω～2000Ω
電源電壓低指示	當電源電壓低于11V時，電源電壓低符號顯示，提醒更換電源。
儀表尺寸	高寬厚：190mm×117mm×54mm
質量	約450g
過載保護	測試接地接地電阻時：E-P、E-C各端口間AC 280V/3秒
絕緣電阻	10MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61000-4-3，無線頻率電磁場≤1V/m
適合安規	IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等級2、CAT Ⅲ 300V
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-20℃～60℃；70%RH以下

產品圖片	產品型號名稱	電阻量程	電壓量程	液晶屏	報警功能	電源	通訊方式
	ETCR2900接地電阻在線監測儀	0.01Ω～2000Ω	0～600V AC	有	有	DC 12V	RS485通訊
	ETCR2900B接地電阻在線監測儀	0.01Ω～2000Ω	0～600V AC	有	有	DC 12V	RS485通訊、4G通訊
