ETCR5000電能質量分析儀是一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有操作簡易，超大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點?？赏瑫r測量4路電流(ABC三相及中性線電流)，4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
波形模式是ETCR5000電能質量分析儀的主要功能之一，顯示電壓波形，電流波形，可以分相、分線來單獨顯示，有真有效值顯示（RMS），總諧波失真率顯示（THD）、峰值因數顯示（CF）、電壓、電流的極值和平均值顯示（Max/Min）、各測試值同時顯示（RMS/DC/THD/DF/CF）和相量圖顯示，一共有六種顯示模式。

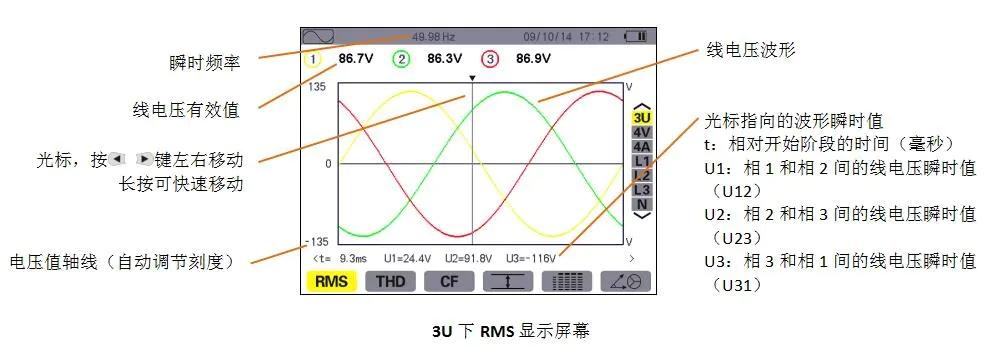

1. 有真有效值顯示（RMS）
顯示某時間段內測量信號的波形及電壓、電流真有效值，可以按不同相或者線來分別顯示電流電壓的波形及真有效值。

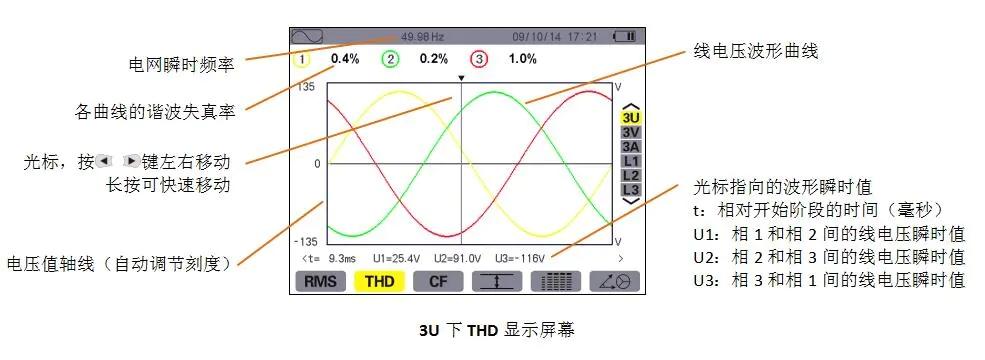

2. 總諧波失真率顯示（THD）
顯示被測量信號在某時間段內的波形以及電壓、電流總諧波失真率，可以按不同相或者線來分別顯示電流電壓的波形及總諧波失真率。

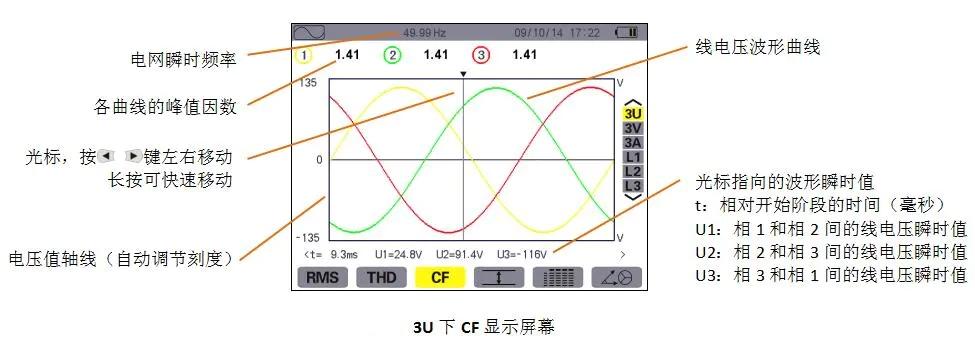

3. 峰值因數顯示（CF）
顯示被測量信號在某時間段內的波形以及電壓、電流峰值因數，可以按不同相或者線來分別顯示電流電壓的波形及峰值因數。

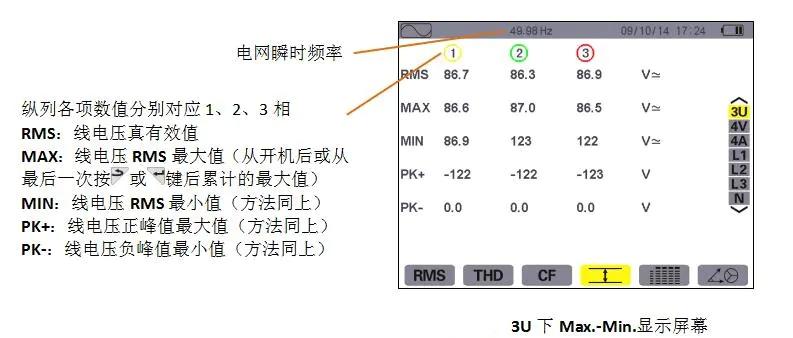

4. 電壓、電流的極值和平均值顯示（Max/Min）
顯示電壓、電流的RMS值、最大值、最小值，正峰值最大值，負峰值最小值。

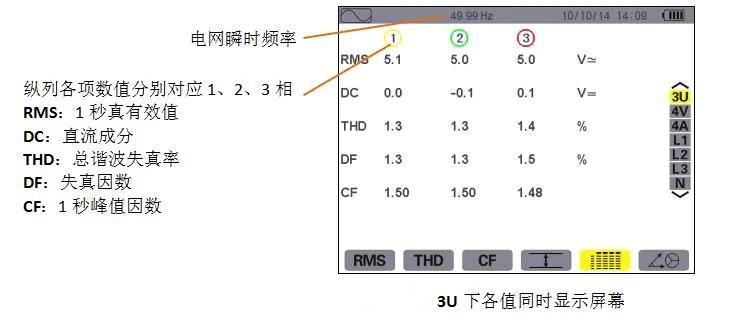

5. 各測試值同時顯示（RMS/DC/THD/DF/CF）
顯示所有電壓、電流測量值(RMS,DC,THD,DF,CF,PST,KF)。

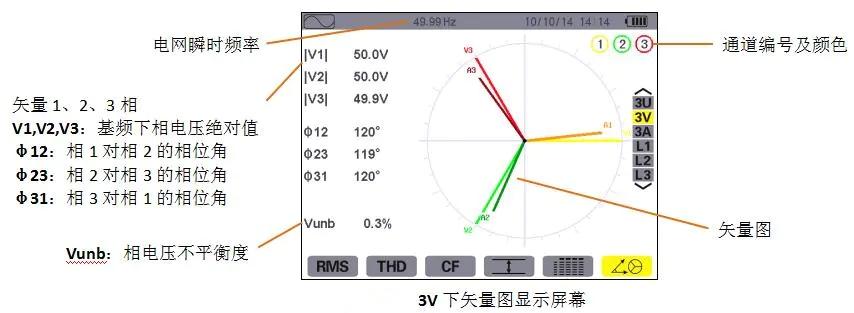

6. 相量圖顯示
顯示基頻下電壓或電流的絕對值、相位、不平衡度。
