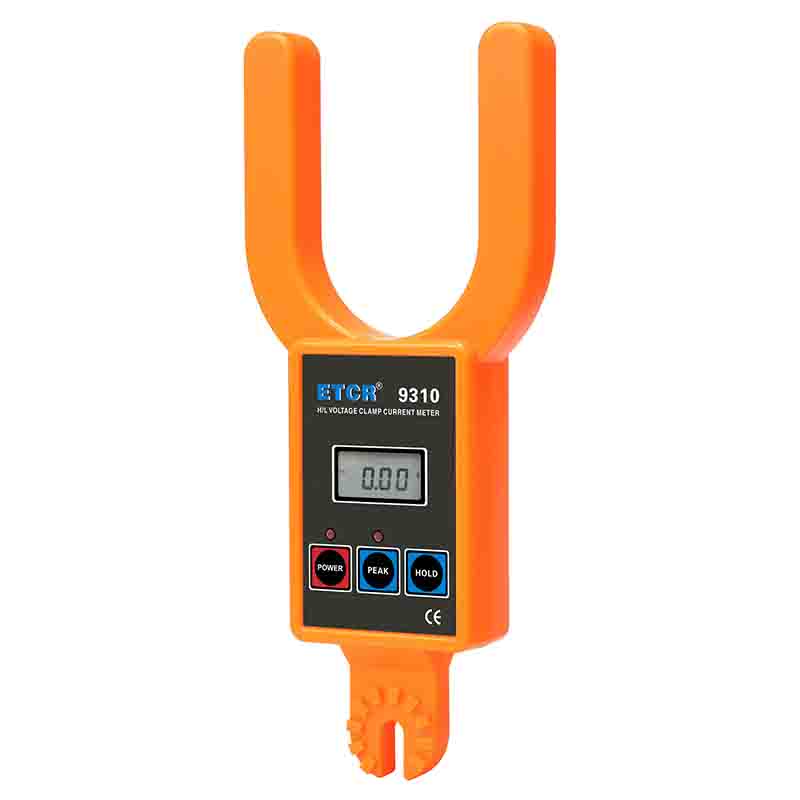

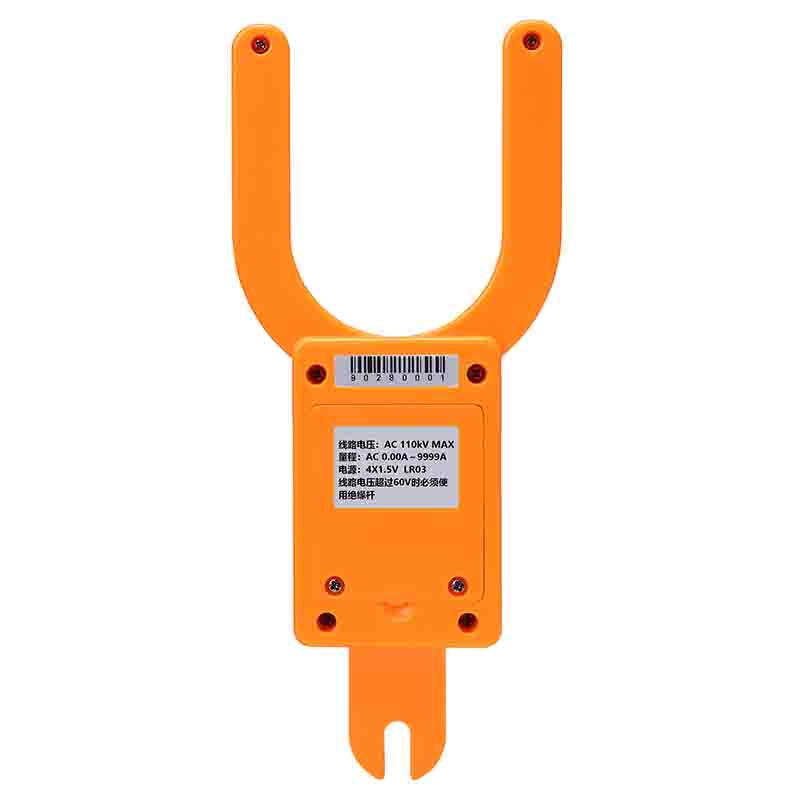

ETCR9310大口徑高低壓叉形電流表突破傳統結構，專為測量高壓電流而精心設計制造的，獨特的U型開口結構實現了無阻礙測量，現場測試特別方便。廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。

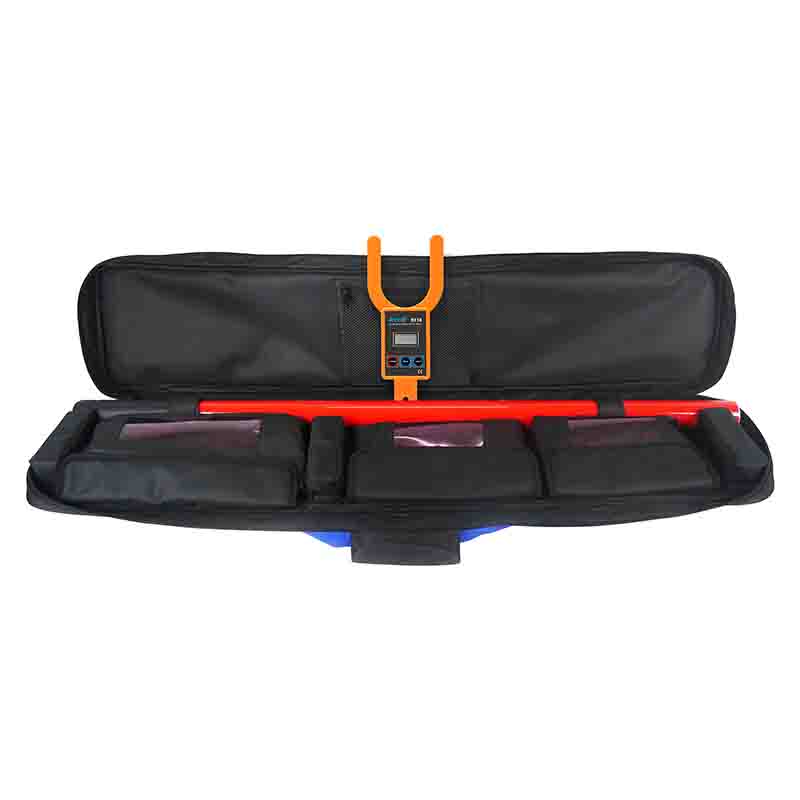

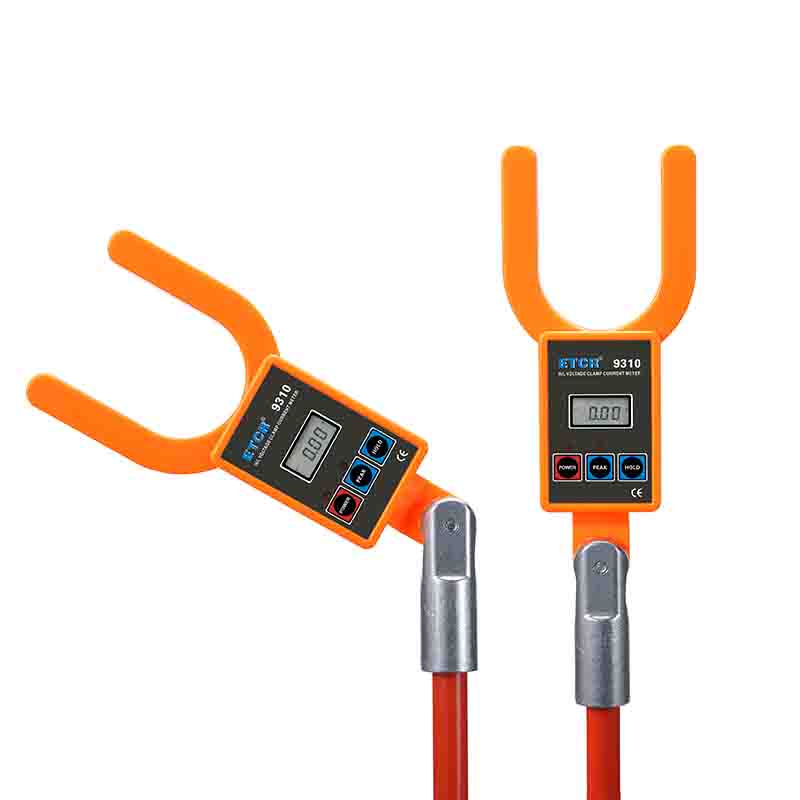

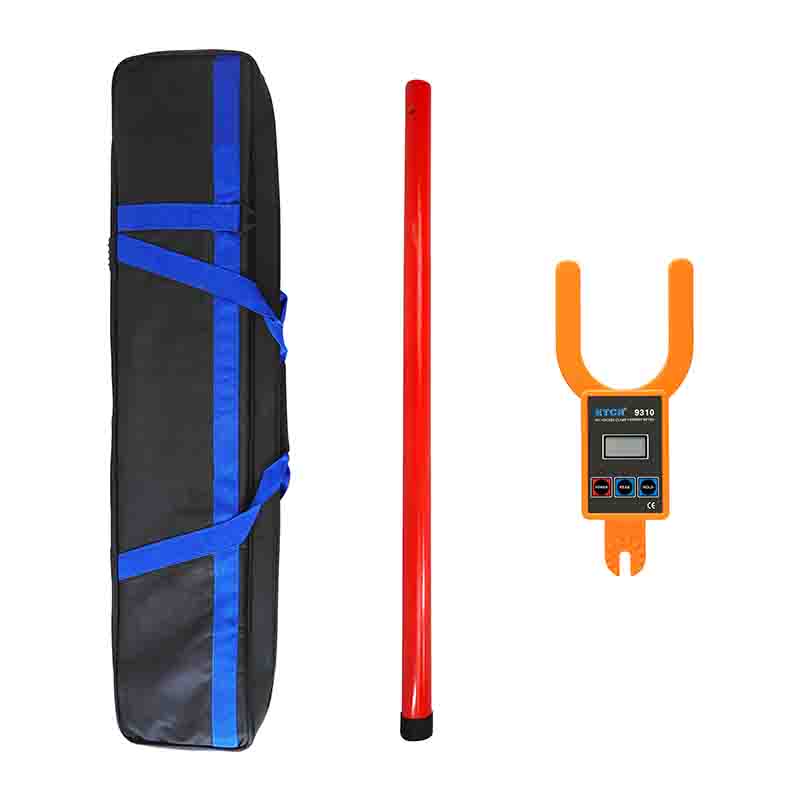

     ETCR9310大口徑高低壓叉形電流表由專用大口徑叉形電流表配高壓絕緣桿組成。用于110kV以下測試需帶絕緣桿操作，在600V以下可不使用絕緣桿，直接使用叉形電流表測試。，儀表還具有數據保持、數據存儲等功能。
產品特點
1、電流鉗采用高性能坡莫合金磁芯及CT數字集成技術，抗干擾強，精度高，測試穩定。
2、獨特的U型開口結構實現了無阻礙測量，通過絕緣桿快速叉住被測導線，省時快捷。
3、超寬電流量程：0.00A～9999A。
4、存儲功能：數據存儲99組。



電    源	DC6V 7號堿性干電池（LR03 1.5V×4）
測試方式	非接觸U型CT
顯示模式	4位LCD顯示，背光功能，適合昏暗場所
LCD尺寸	35mm×21.5mm；顯示域：32mm×15mm
儀表尺寸	寬107mm×高252mm×厚31mm
鉗口尺寸	φ68mm
絕緣桿尺寸	約4500mm
采樣速率	2次/秒
測量范圍	AC 0.00A～9999A(50/60Hz自動)
分 辨 力	AC 0.01A
換    檔	0.00A～9999A全自動換檔
測試精度	±2%rdg±5dgt(導線處于靠近U形鉗口底端中心位置，23℃±2℃)
位置誤差	被測導線應盡量處于靠近U形鉗口底端中心位置，不要靠近U形鉗口頂部，U形鉗口頂部測試誤差約增大一倍或更多。（請參考檢測儀操作部分第3點）
數據存儲	99組，存儲過程中“MEM”符號指示，“FULL”符號閃爍顯示表示存儲已滿
線路電壓	110kV以下測試，帶絕緣桿操作
數據保持	通常測試模式下按HOLD鍵保持數據，“HOLD”符號顯示，再按HOLD鍵取消
PEAK保持	自動保持高處的測試值，通常測試模式下按PEAK鍵，PEAK燈亮，即開啟PEAK保持功能，再按PEAK鍵取消此功能
數據查閱	“MR”符號指示，能上下翻閱所存數據
溢出顯示	超量程溢出功能：“OL  A”符號顯示
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電電量不足時，儀表顯示電池電壓低符號，請更換電池。
儀表質量	檢測儀：約243g(含電池) 儀表總質量：約4.28kg(含絕緣桿和電池)
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下
干    擾	盡量避免315MHz、433MHz同頻信號干擾
絕緣強度	AC 220kV/rms(伸縮絕緣桿完全拉開，兩端之間)

產品圖片	產品型號名稱	鉗口尺寸	線路電壓等級	電流量程	分辨力	最高精度	傳輸方式
	ETCR9000高低壓鉗形電流表	Φ48mm	≤110kV	AC 0mA～1200A	1mA	±1%rdg±5dgt	--
	ETCR9000A高低壓鉗形電流表	Φ48mm	≤110kV	AC 0mA～1200A	1mA	±1%rdg±5dgt	藍牙10m
	ETCR9000B無線高低壓鉗形電流表	Φ48mm	≤110kV	AC 0mA～1200A	1mA	±1%rdg±3dgt	無線30m
	ETCR9000S高低壓鉗形電流表	Φ48mm	≤10kV	AC 0mA～1200A	1mA	±1%rdg±5dgt	--
	ETCR9100高低壓鉗形電流表	Φ33mm	≤60kV	AC  0.00mA～600A	0.01mA	±1%rdg±5dgt	--
	ETCR9100B無線高低壓鉗形電流表	Φ33mm	≤60kV	AC  0.00mA～600A	0.01mA	±1%rdg±5dgt	無線30m
	ETCR9100S高低壓鉗形電流表	Φ33mm	≤10kV	AC  0.00mA～600A	0.01mA	±1%rdg±5dgt	--
	ETCR9150B無線高低壓鉗形電流表	Φ40mm	≤110kV	AC 0mA～1200A	1mA	±1%rdg±5dgt	無線30m
	ETCR9200高低壓鉗形電流表	Φ68mm	≤60kV	AC 0mA～1200A	1mA	±1%rdg±5dgt	--
	ETCR9200B無線高低壓鉗形電流表	Φ68mm	≤60kV	AC 0mA～1200A	1mA	±1%rdg±5dgt	無線30m
	ETCR9310大口徑高低壓叉形電流表	Φ68mm	≤110kV	AC 0.00A～9999A	0.01A	±2%rdg±5dgt	--
	ETCR9310B高低壓叉型電流表	Φ68mm	≤110kV	AC 0.00A～9999A	0.01A	±2%rdg±5dgt	無線100m
	ETCR9330B高低壓勾形電流表	Φ128mm	≤110kV	AC 0.00A～9999A	0.01A	±2%rdg±5dgt	無線100m
